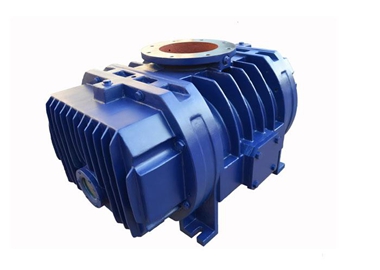

ZJQ系列氣冷羅茨真空泵
一、概述
氣冷羅茨真空泵是一種允許在高壓差下連續運行而不會超溫的羅茨真空泵。它也具備普通羅茨真空泵轉速高，體積小的優點，其工作及現金取決于泵本身的機械強度。
氣冷羅茨真空泵采用三葉型轉子型線，容積利用系數大，體積更小。配帶合適的電機和冷凝器后，可在任意壓力下啟動，在在任意壓差下運行。氣冷式羅茨真空泵除可單獨使用外，也可組成機組。在部分情況下，即處于機組中間級時，氣冷式羅茨真空泵是依靠泵外冷卻器達到熱平衡的。如作為機組最后一級或單獨使用，均可不帶冷凝器而依靠空氣的冷卻。
該泵及機組可以達到各種極限壓力及工作壓力，在以下情況下，均可選用氣冷式羅茨真空泵及機組：1、負荷特別大；2、要求抽氣時間短；3、低真空至高真空均需大抽速；4、需要避免普通泵工作介質的場合。
該泵及機組可廣泛適用于真空冶煉，真空干燥，真空浸漬，真空蒸餾，真空脫氣，航空模擬實驗，氣體輸送，真空吸送及電站吸塵和其他真空作業中。
二、規格及型號
|
型號 規格 |
ZJQ-300 |
ZJQ-600 |
ZJQ-1200 |
ZJQ-2500 |
ZJQ-5000 |
||
|
抽氣速率L/S |
300 |
600 |
1200 |
2500 |
5000 |
||
|
極限壓力Pa |
13000 |
||||||
|
功率KW |
37 |
75 |
132 |
250 |
450 |
||
|
同步轉速 |
1500 |
||||||
|
口徑 mm |
吸入 |
100 |
200 |
250 |
300 |
350 |
|
|
排出 |
80 |
200 |
200 |
200 |
250 |
||
|
油量L |
10 |
12 |
15 |
15 |
20 |
||
|
密封類型 |
齒輪端 |
雙唇型密封 |
|||||
|
后端 |
雙唇型密封 |
||||||
|
軸伸處 |
骨架油封 |
||||||
|
重量Kg（不含電機） |
980 |
1450 |
2200 |
3000 |
5200 |
||
注：1、使用100#真空油； 2、實際使用應根據最大壓差配用電機功率。
三、工作原理
1、工作原理
氣冷羅茨泵在工作中，被抽氣體是以垂直上方吸入，垂直下方排出。泵的兩端均有冷卻反氣口，向泵內提供冷卻空氣或用冷卻器進行冷卻。如（圖一）所示。
氣冷泵在運轉時，轉子由兩只同步齒輪帶動兩只轉子，在泵體內以相反方向做同步轉動，并不斷形成上端進氣，側面反冷氣，下端排氣過程。轉子都經過動平衡試驗，能夠保證運轉平穩，齒輪箱及潤滑油與工作腔完全分離，保證工作腔無油。
2、泵潤滑
軸承及齒輪在齒輪箱內，由甩油盤帶動潤滑油給軸承及齒輪潤滑。潤滑油位以達到油位視鏡中間部位為宜，過多會使油箱內溫度過高，過少會使?jié)櫥褪В乖O(shè)備壽命減短。應根據外部環境的溫度改變，改變潤滑油的型號。
四、常用機組技術規格
|
機組類型 |
型號 |
一級泵 |
二級泵 |
三級泵 |
抽氣速率(L/S) |
極限 壓力 (Pa) |
總功率（KW） |
|
氣冷羅茨 真空機組 |
JZZJQ1200-2 |
ZJQ1200 |
ZJQ600 |
|
1200 |
3000 |
110 |
|
JZZJQ1800-3 |
ZJQ1800 |
ZJQ600 |
|
1800 |
3000 |
127 |
|
|
JZZJQ2500-2 |
ZJQ2500 |
ZJQ1200 |
|
2500 |
3000 |
220 |
|
|
JZZJQ3750-3 |
ZJQ3750 |
ZJQ1200 |
|
3750 |
100 |
250 |
|
|
JZZJQ1800-3.2 |
ZJQ1800 |
ZJQ600 |
ZJQ300 |
1800 |
100 |
90 |
|
|
JZZJQ2500-2.2 |
ZJQ2500 |
ZJQ1200 |
ZJQ600 |
2500 |
100 |
175 |
|
|
JZZJQ3750-2.2 |
ZJQ3750 |
ZJQ1200 |
ZJQ600 |
3750 |
100 |
195 |
|
機組類型 |
型號 |
一級泵 |
二級泵 |
三級泵 |
抽氣速率(L/S) |
極限 壓力 (Pa) |
總功率（KW） |
|
氣冷羅茨螺桿真空機組 |
JZJLG1200-2.2 |
ZJP1200 |
ZJQ600 |
LG200-4 |
1200 |
1 |
51.5 |
|
氣冷羅茨螺桿真空機組 |
JZJLG1800-3.3 |
ZJ1800 |
ZJQ600 |
LG200-4 |
1800 |
3 |
62.5 |
|
氣冷羅茨螺桿真空機組 |
JZJLG2500-2.2 |
ZJ2500 |
ZJQ1200 |
LG200-4 |
2500 |
3 |
96 |
|
氣冷羅茨螺桿真空機組 |
JZJLG3750-3.3 |
ZJ3750 |
ZJQ1200 |
LG200-4 |
3750 |
3 |
119 |
|
機組類型 |
型號 |
一級泵 |
二級泵 |
三級泵 |
抽氣速率(L/S) |
極限 壓力 (Pa) |
總功率（KW） |
|
氣冷羅茨往復真空機組 |
JZJWLW1200-2.2 |
ZJP1200 |
ZJQ600 |
WLW200 |
1200 |
50 |
51.5 |
|
氣冷羅茨往復真空機組 |
JZJWLW1800-3.3 |
ZJ1800 |
ZJQ600 |
WLW200 |
1800 |
50 |
62.5 |
|
氣冷羅茨往復真空機組 |
JZJWLW2500-2.2 |
ZJ2500 |
ZJQ1200 |
WLW300 |
2500 |
50 |
97 |
|
氣冷羅茨往復真空機組 |
JZJWLW3750- 3.3 |
ZJ3750 |
ZJQ1200 |
WLW300 |
3750 |
50 |
107 |
